Dans le domaine de la construction, le calfeutrement coupe-feu est malheureusement souvent relégué à la fin du projet, ce qui implique souvent des challenges techniques lors sa mise en œuvre. La coordination entre les différents corps de métier est un véritable défi et mène à des configurations incertaines où les différents éléments de services (câbles, tuyaux, etc.) se retrouvent souvent côte à côte au moment de traverser les murs ou les planchers.
Par ailleurs, ces traversées, souvent réalisées sans planification spécifique, aboutissent à des réservations de grandes dimensions pour permettre une certaine flexibilité lors de l'installation des traversants. Cependant, lorsque vient le moment de rétablir le degré coupe-feu du mur ou du plancher, cette approche se révèle problématique : comment calfeutrer ces ouvertures larges avec des pénétrants de nature variée ? Quels sont les défis liés à ces situations, et quelles sont les solutions adaptées pour y répondre efficacement ? Éléments de réponse !

Les pénétrations mixtes, le contexte

Selon la norme d'essai EN1366-3, un calfeutrement de pénétration mixte est défini comme un scellement coupe-feu conçu pour des pénétrations composées de plusieurs types de services. Ces types de services incluent les réseaux électriques et les tuyaux fabriqués à partir de différents matériaux tels que le cuivre, l'acier, les composites ou encore le plastique.



En raison de l'espace limité dans les couloirs, les colonnes montantes ou au-dessus des faux plafonds, les câbles et tuyaux sont souvent posés côte à côte, sans tenir compte des distances minimales requises. Cependant, dès que ces installations traversent des murs ou des planchers coupe-feu, elles présentent un risque et peuvent se retrouver dans des configurations non couvertes par une homologation. Il est pourtant crucial de respecter ces distances minimales pour garantir la stabilité et la résistance du calfeutrement en cas d'incendie.

Il est aussi important de noter qu'un produit coupe-feu peut être efficace et fiable pour une application précise, mais ne pas l'être pour une autre. Cela complique l'approche des pénétrations mixtes, où il est nécessaire de choisir une solution spécifiquement dédiée, capable de gérer des pénétrants de types ou de matériaux différents. Les solutions coupe-feu destinées aux pénétrations mixtes doivent donc être spécifiquement testées par les fabricants pour ainsi garantir leurs fiabilités. C'est là qu'une Évaluation Technique Européenne* (ETE) devient essentielle, car elle permet de vérifier que le produit a été rigoureusement testé et approuvé pour des configurations spécifiques, assurant ainsi une sécurité et une conformité optimales.

*Pour rappel, un ETE est une certification officielle délivrée par des laboratoires notifiés membres de l'Organisation Européenne pour l'Evaluation Technique (EOTA), tels qu'Efectis France, ou par des organismes certificateurs comme le CSTB en France, le DIBt en Allemagne, l'OIB en Autriche ou encore le RISE en Suède. Cette évaluation certifie qu'un produit de construction répond aux exigences de performance établies en Europe. L'ETE garantit que les solutions coupe-feu que vous utilisez ont été rigoureusement testées conforme aux normes européennes et sont adaptées à des applications spécifiques pour une protection optimale.

Les défis principaux

• Respect des distances minimales imposées par les ETE : Ces exigences sont souvent difficiles à appliquer en raison des contraintes d'espace pour les câbles et tuyaux, ce qui peut entraîner des recâblages coûteux, des modifications de routage ou des ajustements complets des plans.

• Diversité des matériaux et systèmes : Utiliser différents matériaux ou systèmes à différentes étapes des installations peut compromettre la conformité du bâtiment et entraîner des refus d'approbation, retardant ainsi les projets.

• Multiplicité des produits nécessaires : Les pénétrations mixtes exigent souvent l'utilisation de divers produits, tels que des colliers coupe-feu pour les tuyaux en plastique, des mastics pour sceller les interstices, et des isolations renforcées pour atteindre des indices de résistance au feu élevés, ce qui demande une expertise technique pointue.

• Complexité et durée de l'installation : Les systèmes de calfeutrement pour les pénétrations mixtes, tels que les mortiers coupe-feu et les panneaux enduits, sont complexes à installer, chronophages et nécessitent des mandataires qualifiés, ce qui peut allonger les délais et augmenter les coûts.

• Responsabilité de la protection incendie : La mise en place finale de la protection incendie repose souvent sur des spécialistes coupe-feu qualifiés. Il est donc crucial de choisir des entreprises expérimentées et en partenariat avec des fabricants reconnus pour garantir une installation conforme et fiable. Il est important de prendre en compte que la responsabilité et la sensibilisation dès la phase de conception et lors des travaux de synthèse sont cruciales. Un travail de prescription efficace doit être réalisé avant d'arriver sur le chantier, en collaboration avec des industriels spécialisés en calfeutrement coupe-feu. Cela permet de prescrire correctement les solutions adaptées et d'anticiper les problématiques futures. Les lots concernés doivent anticiper autant que possible pour garantir des dimensions de trémies et des traversants conformes aux homologations et faciles à traiter. Traiter ces questions à la dernière minute, comme cela est souvent le cas, peut conduire à des complications évitables.

• Intégration des conduits et clapets : Les normes d'essai pour les clapets étant différentes, il n'existe pas d'homologation combinée pour un calfeutrement mixte incluant câbles ou tuyaux avec des clapets. Il est donc nécessaire de contacter séparément les fabricants de clapets pour obtenir les homologations nécessaires sans retarder le projet.

Comment trouver la bonne solution coupe-feu pour les ouvertures mixtes ?

Les défis communs mentionnés plus haut soulignent les inconvénients des pénétrations mixtes. L'installation est complexe, l'entretien pendant la phase opérationnelle du bâtiment l'est encore davantage, et le risque d'une installation non conforme d'un calfeutrement mixte en dehors des spécifications homologués reste une préoccupation.
Il est généralement toujours conseillé de concevoir des ouvertures spécifiques à chaque métier dès les premières étapes de la planification. Cela permet d'éviter la complexité, les problèmes de communication et les difficultés de coordination. Ces ouvertures, souvent plus petites, facilitent le choix et la spécification de solutions coupe-feu adaptées à chaque type de traversants, permettant ainsi une installation plus rapide, des avantages plus ciblés et un meilleur contrôle lors des étapes d'installation, de documentation et d'inspection. En outre, le calfeutrement de la trémie sera traité par le lot concerné.

Néanmoins, les réservations étant réalisées bien en amont, avec peu d'informations définitive sur le routage des services, il est souvent plus simple d'opter pour de grandes ouvertures dans les murs ou les planchers. Voici donc ci-dessous, une liste de certains paramètres essentiels à considérer lors du choix des solutions pour les calfeutrements de pénétration mixte.

Domaine d'application :

• Le type de pénétrants : Câbles, faisceau de câbles, chemin de câbles...
• Les matériaux : Plastique, acier, cuivre...
• La géométrie : Diamètre des tubes, dimension des chemins de cables...
• Les isolants (tubes) : combustible, non combustible...
• Distances : pénétrants par rapport aux bords et pénétrants entre eux

L'ouverture :

• Elément de compartimentage : Paroi flexible (cloison), voile, dalle, plancher
• Dimension de l'ouverture
• Matériau : béton, maçonnerie, bois...
• Épaisseur

Resistance au feu à rétablir :

• EI30 à EI120

Exigences techniques :

• Capacité à être peint
• Nombre de produits ou composant complémentaires nécessaires
• Type d'installation : sèche, sans fibre (consulter l'article sur le "Coupe-Feu et gestion des risques dans les data centers")
• Capacité acoustique
• Résistance sismique
• Etanchéité à l‘eau

Exigences pratiques :

• Repénétration possible
• Accessibilité
• Mise en œuvre : temps de travail, complexité (découpe, coffrage, poids...)
• Temps de préparation, transport

Ne perdez plus votre temps et découvrez notre nouveau sélecteur coupe-feu, votre ingénieur digital qui vous guidera pas à pas pour choisir des solutions adaptées et homologuées !

Pour répondre efficacement à ces défis et garantir la conformité, nous proposons une gamme de solutions coupe-feu homologuées et adaptées aux pénétrations mixtes, couvertes par des ETE et capables de gérer des configurations complexes.

Nos Solutions

Voici quelques solutions coupe-feu homologuées (couvertes par des ETE) spécifiques pour les pénétrations mixtes.


Panneau enduit coupe-feu CFS-CT


Avantages :

• Panneau pré-enduit pour une utilisation immédiate
• Plage d'application très large
• Découpe facile
• Peut être peint
• Application en cloison sèche possible

Accédez à la fiche produit.

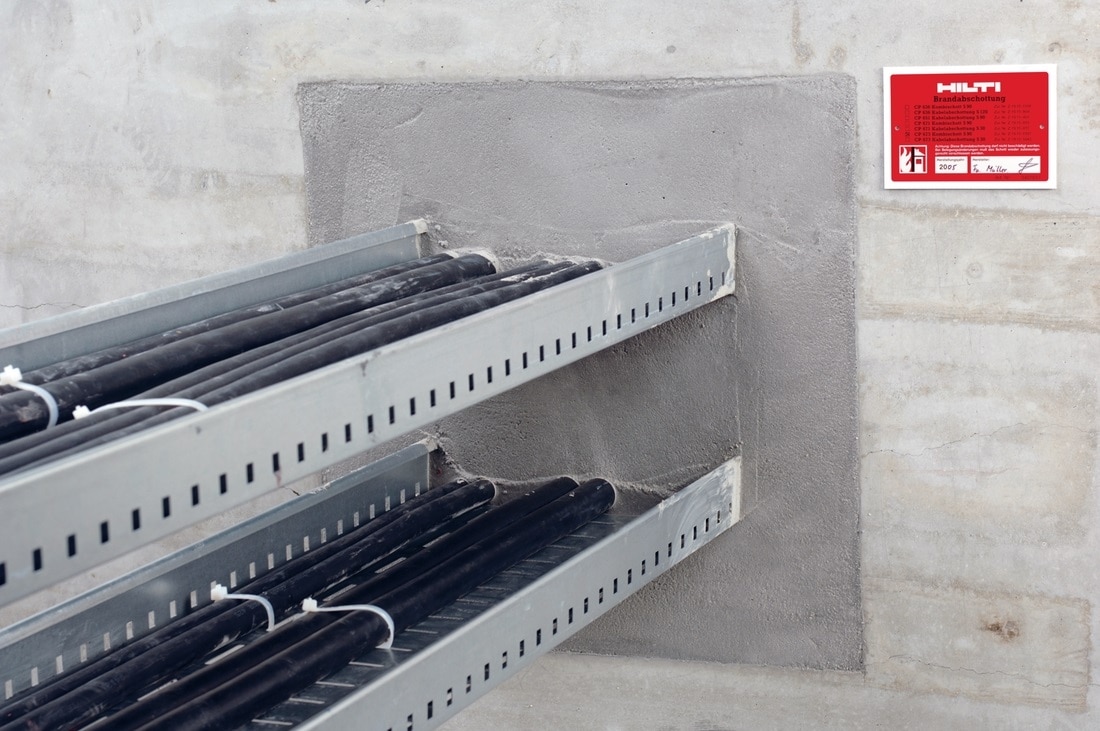

Mortier coupe-feu CFS-M RG


Avantages :

• Installation facile à la truelle ou pompes du commerce
• Excellentes propriétés d'isolation thermique
• Retrait minimal pendant le durcissement et aucun écaillage en cas d'incendie
• Peut être peint

Accédez à la fiche produit et à L'ETE.

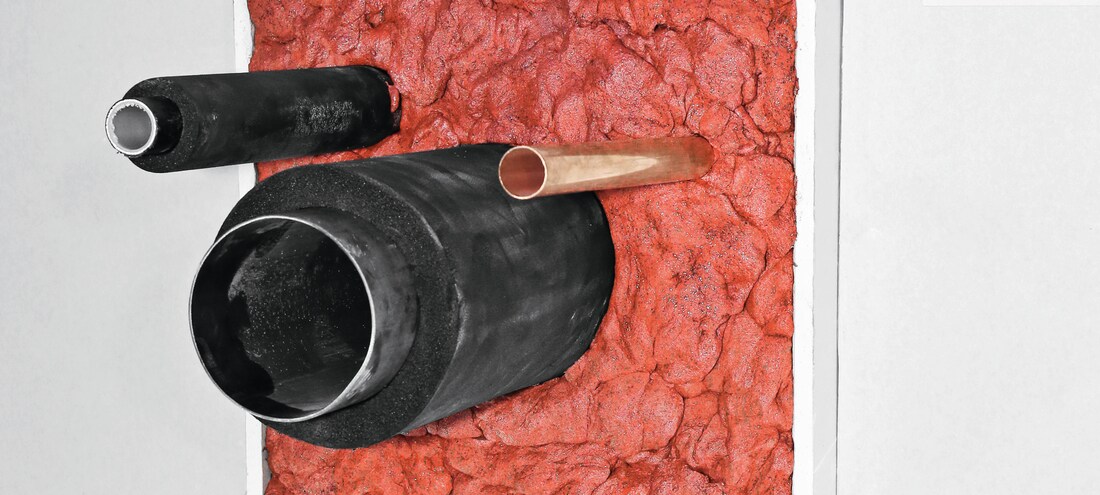

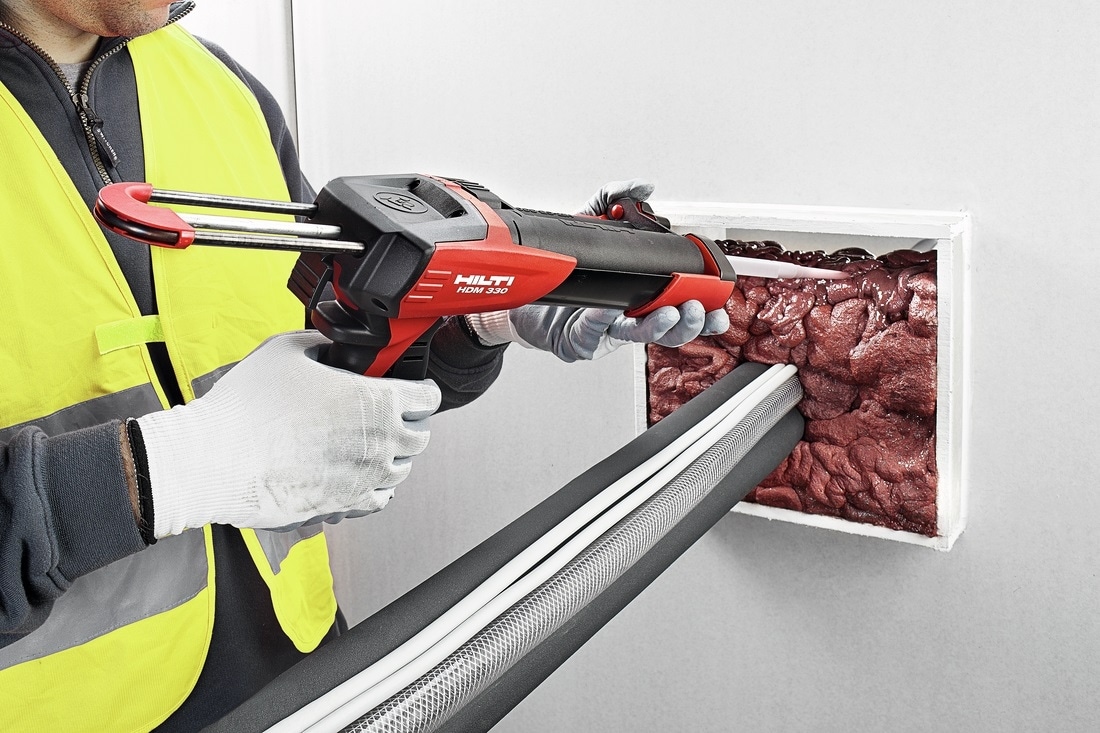

Mousse coupe-feu CFS-F FX



Avantages :

• Application facile avec une pince à injection
• La mousse peut être facilement modelée pendant le processus de durcissement
• Calfeutrement coupe-feu avec un seul produit
• Entretien et ajout de câbles simplifiés
• Installation possible d'un seul côté
• Application en cloison sèche possible
• Également homologué pour la construction bois

Accédez à la fiche produit et à L'ETE.



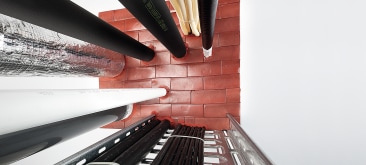

Brique coupe-feu CFS-BL


Avantages :

• Installation facile – briques coupe-feu pré-durcies et prêtes à l'emploi
• Application propre et soignée
• Ne nécessite pas d’enduit coupe-feu pour enduire les câbles
• Re-pénétration possible
• Sans fibre, sans halogène et sans solvant
• Application en cloison sèche possible
• Également homologué pour la construction bois

Accédez à la fiche produit et à L'ETE.

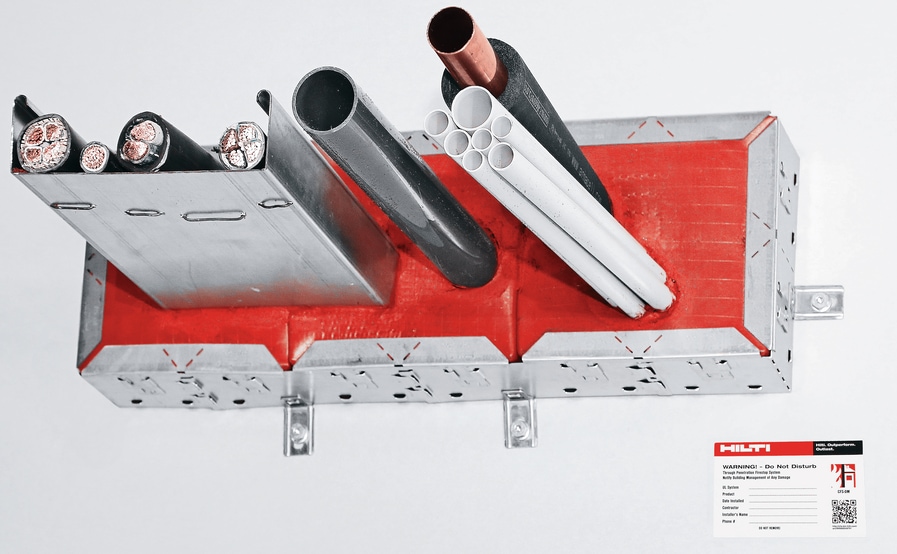

Collier pour câbles rectangulaire CFS-RCC


Avantages :

• Produit préformé - fonctionnel immédiatement après installation
• Solution facile et rapide
• Pas de séparation entre les colliers de câbles
• Excellente solution pour les ouvertures irrégulières
• Re-pénétration possible
• Application en cloison sèche possible
• Pertinent en rénovation

Accédez à la fiche produit et à L'ETE.

Conclusion

Dans le domaine de la protection incendie, les grandes ouvertures pour le passage de la tuyauterie et des câbles sont souvent réalisées en amont, en raison du manque d'informations sur les configurations finales des traversants. Cela complique la spécification des solutions coupe-feu, car au moment de traverser un compartiment, différents pénétrants se retrouvent souvent côte à côte, rendant la conformité plus difficile à atteindre. Il est donc indispensable d'opter pour des solutions homologuées et adaptées aux configurations de pénétrations mixtes. Nos solutions, rigoureusement testées selon la norme EN1366-3, bénéficient d'homologations couvrant de larges gammes de configurations pour ce genre d'application, vous assurant une protection efficace et conforme.


Besoin d'aide pour choisir rapidement vos solutions coupe-feu? Le nouveau sélecteur coupe-feu est désormais disponible ici ! Et pour plus d'info sur ce sélecteur, parcourez notre article dédié : Comment choisir les solutions coupe-feu ?
