Face à la réalité angoissante d'un incendie toutes les deux minutes en France, la sécurisation des voies d'évacuation par un dimensionnement au feu des systèmes de supportage est critique, un sujet que nous avons approfondi dans notre article précédent accessible ici. Mais quelles sont les méthodes de dimensionnement au feu pour ce type d’applications ? L'Eurocode 3, longtemps privilégié, est-il réellement fiable ? Existent-ils des directives européennes à ce sujet ? Trouvez les réponses dans notre nouvel article.

Les limites de l'eurocode 3 pour les profiles a parois minces

L'acier est un bon conducteur de chaleur et sa capacité de charge diminue sensiblement avec l'augmentation de la durée d'un incendie, en raison de la réduction de la limite d'élasticité et du module d'élasticité du matériau. Les rails d'installation font partie du groupe des profilés minces, qui s'adaptent rapidement à la température de leur environnement. La faible épaisseur de matériau associée à une conduction de chaleur importante conduit à la dégradation rapide de la résistance des systèmes de support modulaires. Une dynamique complexe qui souligne la nécessité d'une approche rigoureuse de la conception au feu de ces systèmes.

L'Eurocode 3 (EN 1993-1-2), est reconnu pour son rôle dans la détermination de la résistance et de la déformation des structures face aux variations de température, en proposant des facteurs de réduction adaptés.



Toutefois, son application rencontre des limites lorsqu'il s'agit de profilés à parois minces formés à froid. Une étude approfondie réalisée par le laboratoire Allemand MFPA, un organisme notifié dans l'essai, l'inspection et la certification, a relevé les écarts entre les résultats d'essais et les calculs selon l'EC3. Les résultats démontrent que, bien que les formulations de l'Eurocode soient adéquates à basse température (Inférieure à 750 degrés Celsius), elles divergent significativement des données expérimentales à mesure que la température s'élève, révélant ainsi une sous-estimation de la déformation des éléments en acier à parois minces.


Cette découverte remet en question la fiabilité de l'Eurocode 3 pour le calcul de la résistance au feu des éléments non structurels au-delà de 30 minutes.

Quelles sont les directives européennes fiables ?

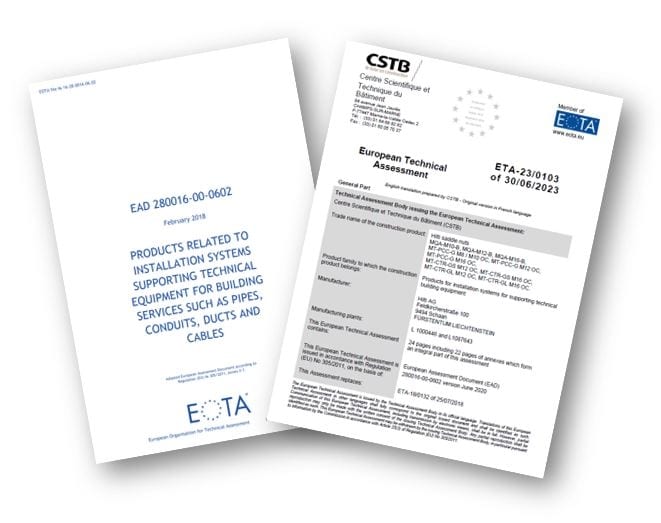

Un EAD (Document d'Évaluation Européen) est une spécification européenne harmonisée qui fournit des directives détaillées pour les essais, la simulation et les méthodes de calcul analytique, conçues pour évaluer la performance de produits individuels ou de groupes de produits. À la suite de cette évaluation, un ETE (Évaluation Technique Européenne) est délivré comme un certificat attestant de la conformité des produits aux standards de l'EAD, en précisant leur performance et en fournissant les informations essentielles relatives à leur utilisation prévue, conformément aux exigences fondamentales des bâtiments et aux méthodes harmonisées européennes. Enfin, le marquage CE, apposé sur les produits, signifie leur conformité avec l'EAD, prouvant qu'ils ont été évalués par un organisme tiers et testés conformément aux normes et critères de l'EAD, ce qui garantit un standard de sécurité Européen.

Introduction de l'EAD 280016 pour la sécurité incendie

Face à l'insuffisance de l'EC3, l'introduction de l'EAD 280016, marque une avancée significative (lien vers le document). Cet EAD, axé sur les "Produits liés aux systèmes d'installation supportant les équipements techniques des bâtiments tels que les tuyaux, conduits, gaines et câbles", établit des directives claires pour la vérification, la simulation et le calcul analytique des performances des produits dans des conditions extrêmes (températures supérieures à 750 degrés Celsius), telles que celles rencontrées lors d'un incendie.

Le document comporte plusieurs sections, notamment :

• Protocoles d'essais pour les colliers, les rails, les tiges filetées et les connecteurs

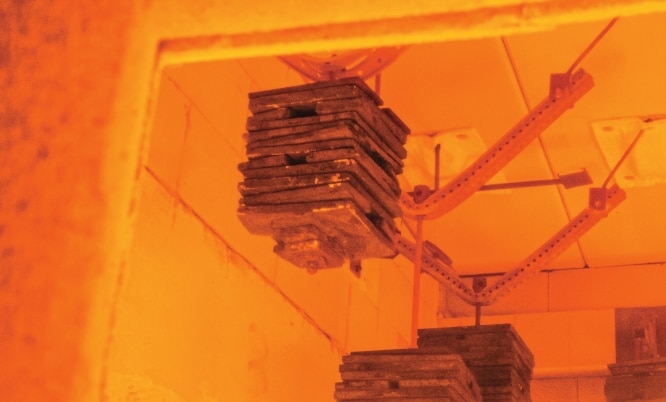

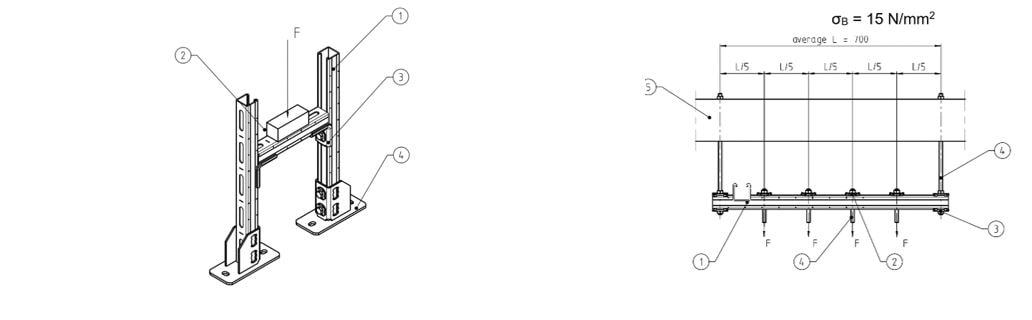

• Définition des configurations pour les essais à haute température

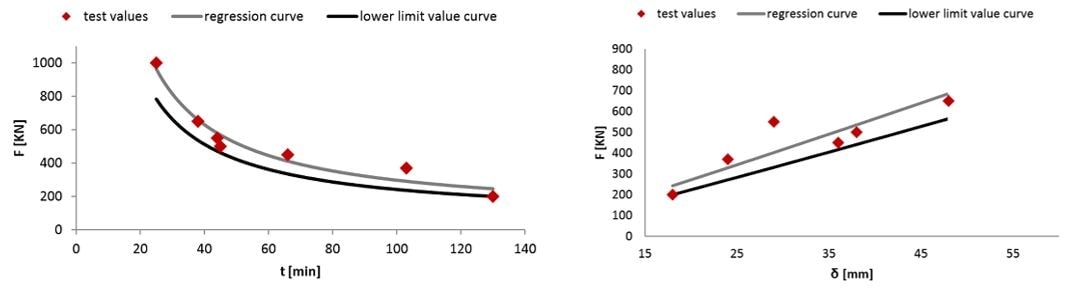

• Méthode pour déterminer la résistance à hautes températures en fonction du temps d'exposition
• Méthode pour déterminer la déformation du système de support à haute température en fonction du temps d'exposition

L'EAD 280016 représente ainsi un guide essentiel pour les concepteurs, en permettant de combler les lacunes identifiées dans l'Eurocode 3 et d'assurer la sécurité des systèmes de supportage face aux défis posés par les incendies.
