(Temps de lecture estimée : 6 min)

Un incendie toutes les deux minutes en france...10 000 victimes chaque année

"Voilà cinq minutes que l’incendie a démarré, il s'est maintenant répandu dans le bâtiment. Dans la panique, les occupants tentent tant bien que mal de se diriger vers les sorties de secours. Tandis que la température grimpe rapidement, les systèmes de supportage commencent à faiblir sous l'intense chaleur. L'acier, maintenant tellement déformé, atteint les faux plafonds juste en dessous qui ne tiennent plus sous la charge et s'effondrent. Les voies d’évacuation sont désormais obstruées. Le bilan humain vient tragiquement de s'alourdir."

Ce scénario, bien que redouté, devient une réalité lorsque les systèmes de supportage n'ont pas été conçu en tenant compte de la sécurité incendie, ils peuvent très vite s’avérer dangereux en cas de départ de feu. Initialement invisibles, les milliers de tubes, conduites, câbles et rails de support suspendus au plafond succombent sous l'effet de la chaleur intense. Ils se désintègrent et s'effondrent, tombant sur les personnes en pleine évacuation ou obstruant les voies de sortie.

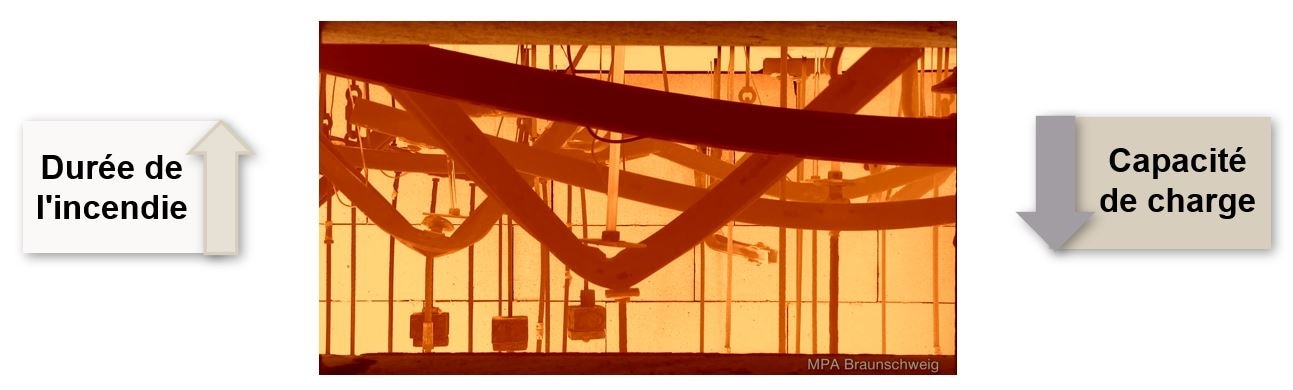

En effet, la résistance de l'acier est fortement influencée par la température ambiante ; sa capacité de charge diminue de manière significative avec l'augmentation de la chaleur. En situation d'incendie, ce phénomène peut entraîner une défaillance catastrophique des systèmes de supportage, compromettant gravement la sécurité des occupants en train d'évacuer.

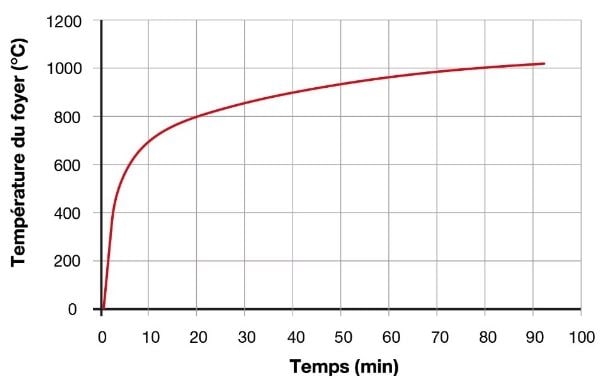

Lorsqu'un incendie éclate, chaque seconde compte. En général, il suffit de seulement cinq minutes pour que les flammes se répandent et que les températures atteignent des niveaux critiques!

Le Feu, un élément non calculé

La conception "anti-incendie" est particulièrement cruciale pour les bâtiments stratégiques tels que les hôpitaux, les bureaux et les hôtels. Ces structures, de par leur complexité et leur forte fréquentation, exigent des voies d'évacuation efficacement conçues pour assurer une évacuation rapide et sécurisée d'un grand nombre de personnes. Dans ces bâtiments, le temps imparti pour l'évacuation est souvent plus conséquent que dans d'autres types de constructions, en raison de la densité de l'occupation et du flux d'évacuation qui peut s'avérer lent. Ainsi, une conception adaptée des voies d'évacuation est essentielle, non seulement pour faciliter l'évacuation des occupants, mais aussi pour assurer que les équipes de secours puissent opérer efficacement pendant et après l'incendie.

Lors de la phase de conception des bâtiments, une attention considérable est généralement portée à la structure globale, aux compartiments, aux clapets coupe-feu, et aux systèmes de protection active contre l'incendie. Cependant, il est fréquent de constater que la conception des systèmes de supportage en cas d'incendie, ainsi que celle de leurs fixations, ne bénéficie pas du même niveau de considération. Cette négligence peut s'avérer critique, car une conception inadéquate de ces systèmes peut compromettre l'intégrité des voies d'évacuation et augmenter significativement les risques en cas de feu.

La réglementation française en matière de protection passive et active contre l'incendie impose la mise en place d'une compartimentation résistante au feu pendant une durée spécifique conformément à l'Arrêté du 31 janvier 1986 modifié, arrêté du 25 juin 1980 modifié. Pour en savoir plus sur la compartimentation, consultez notre article "L'importance du compartimentage pour les solutions pare-feu passives"). Elle exige également une détection efficace des incendies et une planification minutieuse des itinéraires d'évacuation (loi n°2010-238). L'objectif est de garantir une alerte précoce en cas de danger tout en s'assurant que les chemins d'évacuation soient clairs, sûrs, et facilitent une évacuation rapide et sécurisée. L'isolement des espaces à risques et l'installation de portes coupe-feu sont cruciaux pour freiner la propagation du feu. Des mesures préventives dans les espaces communs sont également essentielles pour assurer la sécurité des voies d'évacuation. Ainsi, un des objectifs de l'ensemble de ces réglementations converge vers le même point commun : assurer une évacuation efficace et sécurisée en cas d'urgence, ce qui suggère l'importance d'un dimensionnement au feu adéquat des systèmes de supportage sur les voies d'évacuation.

Les faux plafonds, l'exemple du facteur invisible sous éstimé

L'effondrement des faux plafonds est une cause principale d'obstruction des voies d'évacuation et peuvent engendrer de nombreuses victimes en cas d'incendie. Cette situation est souvent exacerbée lorsque les installations CVC n'ont pas été conçues avec une attention suffisante à la sécurité incendie. Dans de telles circonstances, ces installations deviennent rapidement des dangers, se désintégrant sous l'effet de la chaleur et finissant par s'écraser, bloquant ainsi les voies de sortie.
Un point crucial à considérer est la déformation des éléments de fixation sous l'effet de températures élevées, pouvant entraîner des dommages aux faux plafonds. Il est essentiel de déterminer avec précision la distance entre l'extrados du faux plafond et le système de supportage. En cas de déformation due à la chaleur, il faut évaluer si le système ou les supports peuvent interférer avec le faux plafond. Si c'est le cas, cela risque de provoquer l'effondrement du plafond sur les voies d'évacuation en dessous, augmentant significativement le danger pour les occupants en cas d'incendie.



L'essentiel est en effet de concevoir correctement les systèmes afin d'éviter l'interruption des systèmes de sécurité ou l'endommagement des faux plafonds en raison de déformations excessives. C'est pourquoi l'EOTA (organisation Européenne pour l'évaluation technique) a publié en février 2018 l'EAD-280016-00-062 (EAD signifiant document d'évaluation européen) intitulé "Produits liés aux systèmes d'installation supportant des équipements techniques pour les services du bâtiment tels que les tuyaux, les conduits, les gaines et les câbles".

DIRECTIVES DE CONCEPTION AVANCÉES POUR LES SYSTÈMES DE SUPPORT MEP

En dépit de l’importance de cette thématique, aucune méthode de conception normalisée et éprouvée n’existe à ce jour.
Le secteur du bâtiment et les recherches universitaires ont prouvé que les méthodes de calcul de l’Eurocode 3, pourtant utilisées à large échelle, ne conviennent pas pour prédire les déformations. Le manque de fiabilité de l’Eurocode 3 est dû à sa portée restreinte : cette norme traite de la stabilité des éléments structurels en acier et non des fins profilés en acier façonnés utilisés pour la fixation des tuyaux, des rails de support et autres structures apparentées. Cette norme est souvent appliquée à tort lors de la conception de ces éléments métalliques plus légers.

Les essais récents mettent en lumière une limitation critique de l'Eurocode 3, particulièrement en ce qui concerne la réponse des éléments en acier soumis à des températures extrêmes. Il est établi que, au-delà de 750°C, cette norme ne parvient pas à décrire de manière réaliste le comportement des structures en acier. Plus préoccupant encore, il a tendance à sous-estimer significativement les déformations causées par de telles températures élevées. (Restez connecté, un article détaillé sur ce sujet est en préparation !)

Aux côtés d’organismes de premier plan actifs dans le domaine de la sécurité incendie, à savoir DIBt (Deutsches Institut für Bautechnik) et EOTA, Hilti a contribué à l’élaboration de nouvelles directives pour les documents d’évaluation européens (EAD) portant sur une conception résistante au feu et des essais de tenue au feu, permettant la mise au point de solutions simples, flexibles et économiques.

Les documents d'évaluation européens (EAD), se concentrent sur la durée pendant laquelle les installations en hauteurs doivent conserver leur intégrité structurelle lorsqu'elles sont confrontées à une chaleur intense. Actuellement, deux normes européennes harmonisées - l'EN 13501, qui est une classification de la réaction au feu des matériaux, et l'EN 1366-1:2104, qui décrit les essais de résistance au feu pour les installations de service - figurent parmi les principales sources d'orientation en matière de conception de gaines de ventilation et de désenfumage résistants au feu.

L'EAD définie entre autres :
- Le protocole d'essai pour déterminer les performances
- Les méthodes de dimensionnement statique et de stabilité au feu
- La procédure pour déterminer la courbe charge-déformation

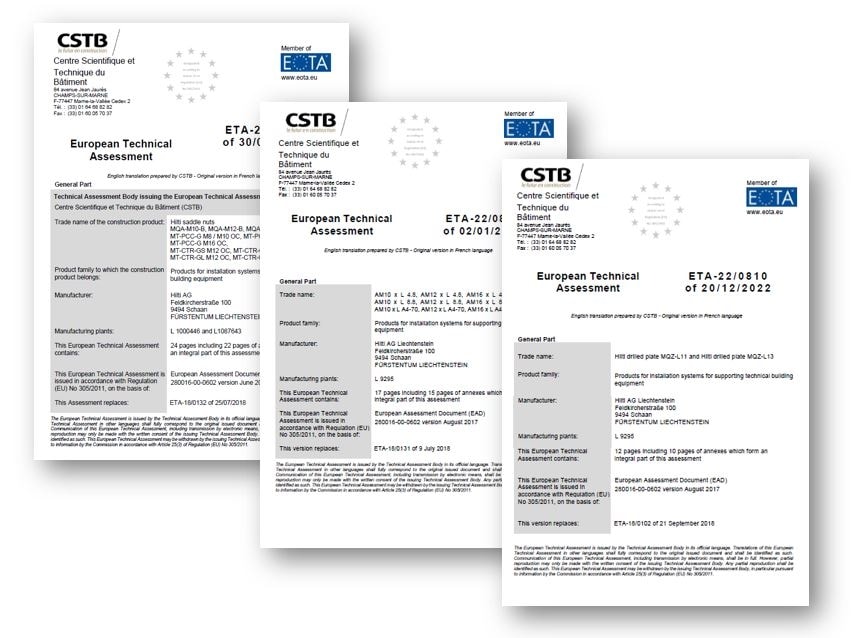

À la clef, l'obtention des Evaluations Techniques Européennes (ETE) développées par le CSTB (Centre Scientifique et Technique du Bâtiment). Les ETE de nos solutions de supportage certifient une large couverture, englobant une vaste gamme de configurations typiquement rencontrées sur les chantiers. Cette approche exhaustive assure que nos systèmes sont conçus pour faire face à une multitude de scénarios d'incendie, garantissant leurs stabilités.




Pour savoir comment dimensionner au feu, parcourez notre article "Supportage : comment dimensionner au feu ?"!

Pour en savoir plus sur la conception au feu de nos systèmes de supportage, n'hésitez pas à visionner le replay de notre webinaire "conception de supportage nécessitant une stabilité feu" ici !

Si vous souhaitez en savoir plus sur le système MT, vous pouvez trouver plus d'informations ici.

Pour connaître les dernières nouvelles en matière de solutions d'ingénierie et d'innovations, suivez-nous sur LinkedIn.

Pour de plus amples informations, veuillez contacter votre ingénieur terrain Hilti qui sera en mesure de vous aider !
