Logiciel de conception structurelle PROFIS Engineering Suite
New productArticle #r6502279
Logiciel de dimensionnement du chevillage pour l'ingénierie structurelle avec codes et homologations, calculs par méthode des éléments finis basée sur les composants et différentes méthodes de fixation
- Codes et homologations: Compatible avec de nombreuses méthodes de conception spécifiques à un pays et peut générer des rapports de conception détaillés pour vérifier facilement la conformité.
- Formation et assistance technique: Spécialiste ou non-spécialiste, nous vous proposons une formation technique et des démonstrations (en présentiel ou en ligne) pour vous permettre d’exploiter tout le potentiel du logiciel.
- Compatible avec: Navigateurs internet tels que Chrome, Edge, Firefox et autres (logiciel basé sur le cloud)
Points forts
- Solution complète pour la conception de connexions structurelles
- Dimensionnez, calculez et analysez facilement plusieurs types de connexions, y compris le chevillage dans le béton, la maçonnerie, les fers d'armature installés a posteriori, le recouvrement béton et le dimensionnement des garde-corps
- Restez automatiquement à jour des tout derniers codes et homologations internationales
- Économisez des heures de recherche grâce à la mise à jour automatique du logiciel avec les dernières versions des homologations et réglementations internationales, y compris ACI, CSA, Eurocode, les normes australiennes et bien d'autres
- Version gratuite disponible pour les connexions structurelles quotidiennes
- PROFIS Engineering Standard vous donne libre accès à tous les modules d'application et vous permet de générer des rapports de calcul et de dimensionnement détaillés, étape par étape (y compris la vérification de la rigidité de platine) pour les chevilles inserts ou installées a posteriori
- Importation à partir d’un logiciel d’analyse structurelle et exportation vers BIM et CAD
- Avec PROFIS Engineering Premium, importez les charges depuis Excel ou directement d'autres logiciels d'analyse structurelle (p. ex. RISAConnection, RAM Structural System, STAAD.Pro, SAP2000, ETABS, Robot, Revit ou Dlubal RFEM et RSTAB) et exportez vos conceptions finales en 2D et 3D pour les intégrer dans vos programmes BIM et CAO standards
- Améliorez la productivité grâce aux fonctionnalités de conception des chevilles et des platines
- Avec PROFIS Engineering Premium, utilisez la méthode des éléments finis basée sur les composants pour dimensionner votre connexion de platine complète, incluant les calculs de chevilles, raidisseurs, soudures, profilés et béton
- Simplification du dimensionnement des revêtements et des raccords de fers d'armature a posteriori
- Calculez facilement les joints en T, les joints de recouvrement et les charges de goujons de cisaillement en quelques clics seulement et utilisez le module de béton sur béton pour obtenir des dimensionnements efficaces et conformes aux méthodes de conception courantes (Eurocode 2, TR069, ACI et biens d'autres)
Données techniques
Documents et vidéos
PROFIS Engineering Suite

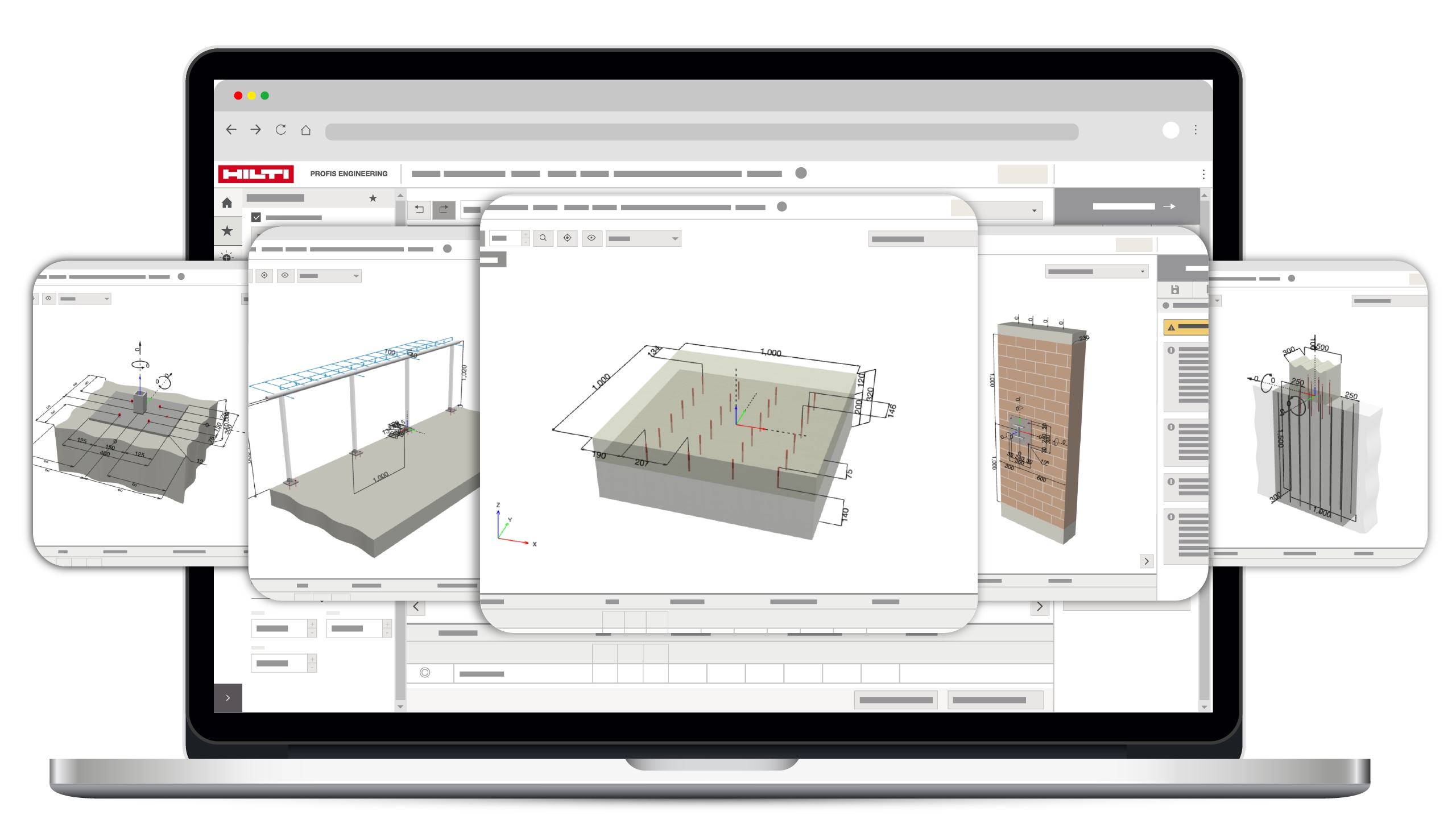

Logiciel tout-en-un pour la conception et l'analyse des connexions et fixations structurelles
PROFIS Engineering Suite rend la conception et l'analyse des connexions structurelles plus rapides et plus faciles que jamais.
Vous souhaitez découvrir PROFIS ? Profitez de 30 jours d'essai gratuit de la version premium pour explorer tout son potentiel. À l’issue de cette période, vous pourrez continuer avec la version gratuite ou opter pour l’abonnement premium afin de débloquer l’ensemble des fonctionnalités avancées et intégrations tierces pour une conception optimisée.
COMMENT PROFIS ENGINEERING PEUT AMÉLIORER VOS PROCESSUS DE CONCEPTION ?
Solution tout-en-un
Concevez et calculez des connexions et fixations incluant : acier-béton, béton-béton, acier-maçonnerie, bois-bois, fixation de garde-corps, fixation post-installée ou coulée en place pour façade, rails d'ancrage, et bien plus encore, tout en intégrant harmonieusement votre flux de travail avec plusieurs logiciels de structure et BIM/CAD.
Tranquillité d'esprit
Soyez serein : le logiciel garantit la conformité aux normes locales et aux homologations. Les mises à jour de PROFIS Engineering sont automatiques, vous assurant de toujours travailler avec la version la plus récente et la plus performante.
Économies de temps et de matériaux
Tirez parti de la capacité maximale de vos chevilles avec Smart Design. Pour le chevillage dans le béton, vous obtenez une analyse rapide des paramètres clés pour accélérer, simplifier et rendre plus rentable la conception des platines.
Apprentissage et support
Formations techniques incluant des modules d'e-learning à suivre à votre rythme, vous apprenant à créer des conceptions rapides et conformes. De plus, vous accédez facilement à l'Engineering Center, le hub d'ingénierie de Hilti. Posez des questions, regardez des webinaires, téléchargez des documents techniques, et bien plus encore.
Explorez les solutions pour ces applications

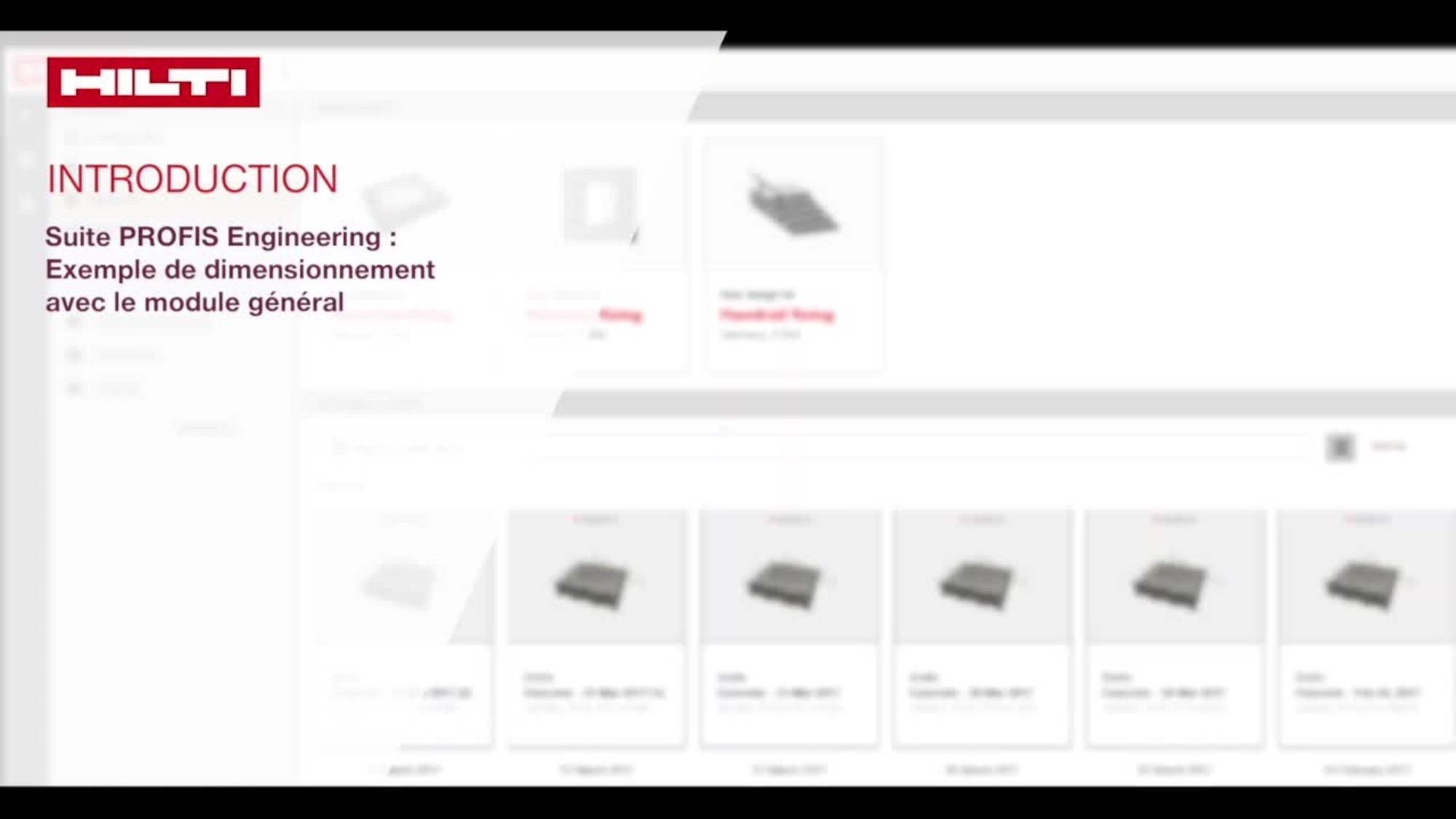

Chevillage pour béton
Concevez des chevillages structurels complexes et quotidiens
Utilisez des modèles prédéfinis pour concevoir rapidement et précisément des fixations pour béton, incluant les chevilles post-installées et ancrages coulés, les platines, les soudures et les raidisseurs. En un clic, analysez les platines avec la méthode aux éléments finis CBFEM et réalisez des vérifications de rigidité pour ajuster la conception ou les charges si nécessaire. Optimisez les points de fixation et effectuez des vérifications de contraintes et de déformations – PROFIS prend en compte les charges appliquées telles que les charges sismiques et la fatigue, et peut trouver des solutions économiques pour éviter la rupture du béton grâce à des renforcements supplémentaires. La conception intelligente de platines avec Smart Design simplifie encore plus votre processus de conception.
Générez un rapport personnalisé complet avec des références aux normes, des calculs détaillés, des informations produits et des images.
Smart Design pour le chevillage dans le béton
Éliminez les essais et erreurs grâce à des calculs de chevillage automatisés et optimisés.
- Simplifiez et optimisez la sélection et le dimensionnement des connexions acier-béton : la fonctionnalité Smart Design de PROFIS analyse rapidement des facteurs comme les charges, la géométrie du profil, la résistance et la géométrie du matériau de base, et le dernier type de cheville utilisé, pour vous fournir la solution la plus efficace, en réduisant la surface de la platine ou la profondeur d’ancrage.
- Des options avancées permettent de personnaliser en fonction du taux d’utilisation que vous visez (par exemple, >90%) ou en fonction des conditions du projet. Consultez toutes les solutions conformes classées par taille décroissante de platine en un seul clic, et simplifiez la sélection finale grâce à des options de tri et de post-filtrage.
Connexion béton-béton : Fers d’armatures scellés
Tout ce qu’il vous faut pour concevoir des applications de fers à béton post-installés
Pour toutes vos applications de connexion ou d’extension d’éléments structurels, PROFIS Engineering vous permet de trouver la solution la plus économique tout en garantissant la sécurité. Profitez des solutions Hilti approuvées pour toutes les dernières méthodes de calcul, couvrant tous types d'applications à vérifier sous charges statiques, sismiques, de fatigue et d'incendie. Surtout, bénéficiez de la méthode HIT pour faire une optimisation maximale à la manière d’un expert.
Béton au béton : Recouvrement
Conception pour recouvrement en béton et connecteurs de cisaillement
Avec PROFIS, vous pouvez dimensionner des connecteurs de cisaillement post-installés et vérifier l’interface entre les bétons coulés à des moments différents. Déterminez si votre conception a des bords ou est symétrique, puis définissez différentes zones de cisaillement. Vous serez assuré de la solidité de vos conceptions grâce à des graphiques 3D intuitifs qui montrent comment les contraintes varient dans l’ensemble de la connexion.
Prêt pour l’installation ? PROFIS vous a déjà fait gagner du temps en optimisant la disposition.

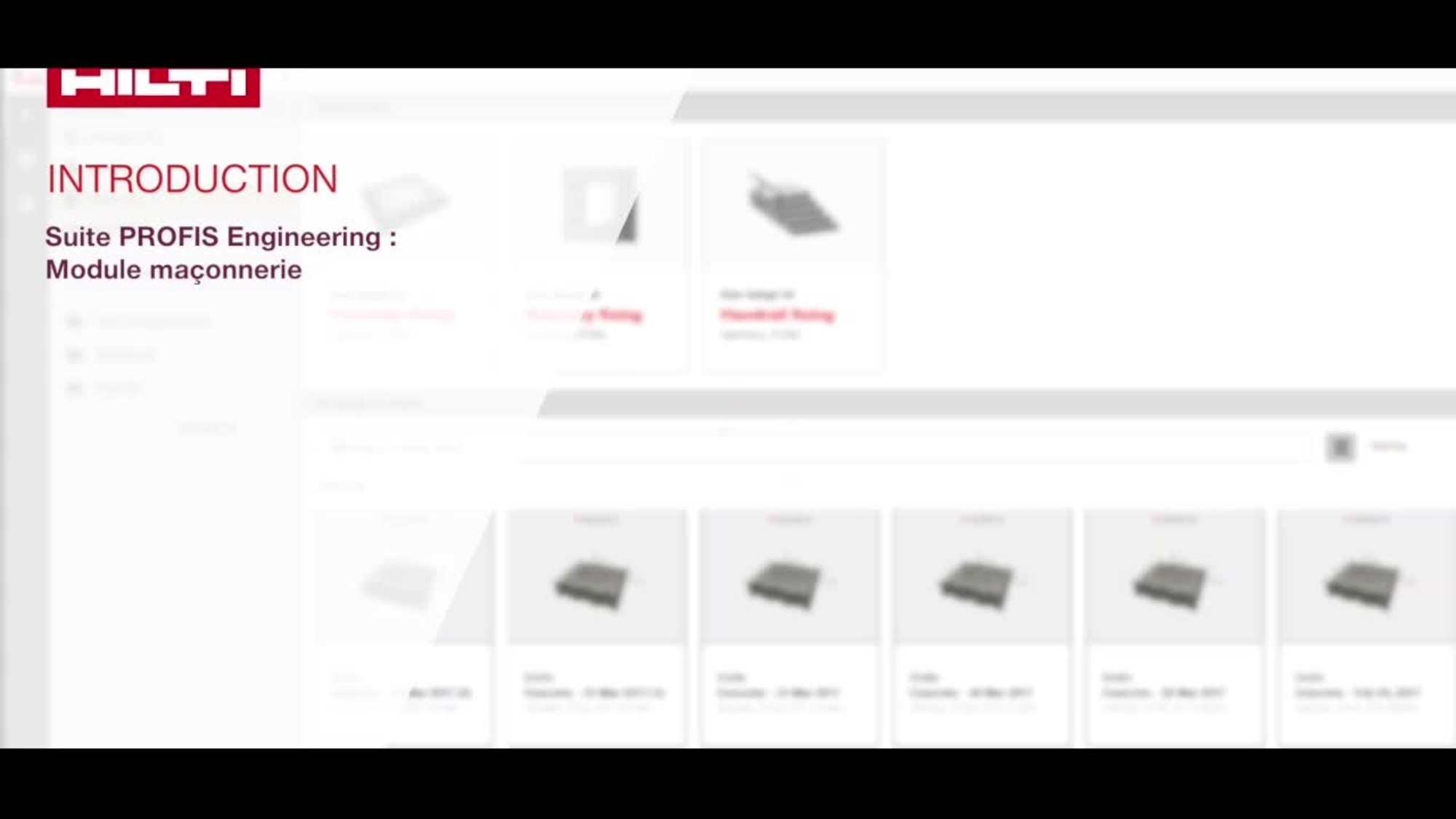

Chevillage pour maçonnerie
Concevez des fixations pour maçonnerie de manière plus productive et précise
PROFIS Engineering peut vous aider à concevoir des connexions de platine précises en utilisant des chevilles approuvées pour la maçonnerie. Gagnez du temps grâce à des modèles intégrés intuitifs qui combinent vos données sur site avec des facteurs tels que les charges de traction et de cisaillement admissibles tout en tenant compte des réductions de charges et des exigences géométriques.
Sélectionnez parmi plusieurs tailles et types de maçonnerie en briques ou en béton, ajustez leur disposition et définissez si du joint de mortier est présent. Vous pouvez même créer vos propres modèles pour réduire le temps de calcul sur des projets similaires.

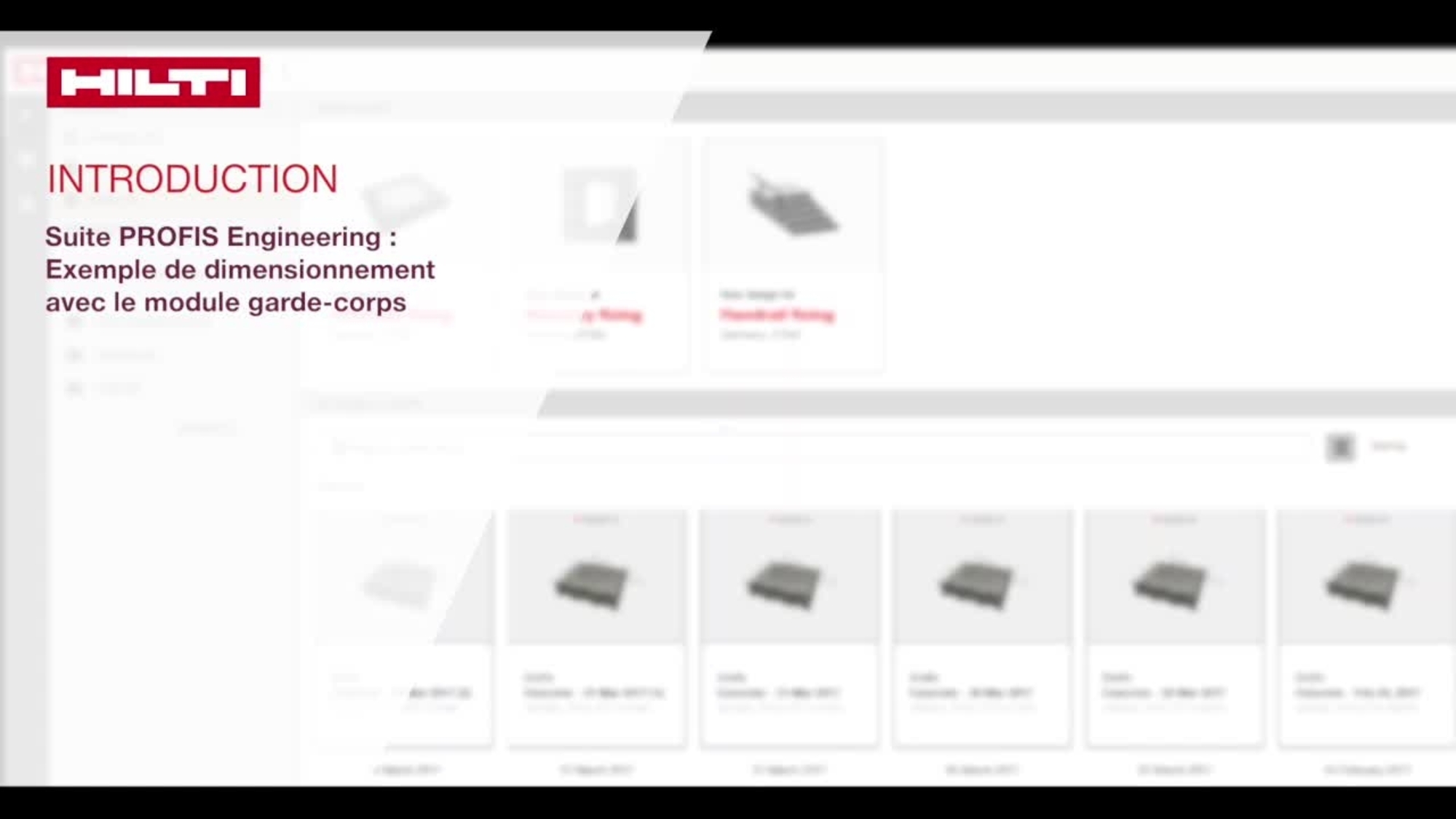

Fixations de garde-corps
Concevez des connexions complètes pour plateformes, balcons et escaliers
Modélisez vos garde-corps ou mains courantes dans leur ensemble en fonction du type d'utilisation, des conditions de vent, et plus encore. Concevez les fixations de manière réaliste et réduisez vos coûts tout en respectant les normes, en ajustant facilement tous les composants tels que les profils de poteaux, les platines et les arrangements des chevilles.
Fixation pour façade et rails d'ancrage
Conception simplifiée et rapide avec produits certifiés conformes aux dernières normes
Concevez des fixations coulées et post-installées pour façades avec des produits certifiés selon les dernières réglementations. Alternez facilement entre les deux technologies de fixation en quelques clics. Trouvez rapidement la conception dimensionnante grâce à un calcul automatique des tolérances, des trous oblongs et de multiples combinaisons de charges.
Vous concevez des rails d’ancrage pour d'autres applications comme les ascenseurs, les Datacenter ou les tunnels ? Réalisez des calculs plus rapides de rails d'ancrage selon plusieurs réglementations de conception, y compris EN1992-4, ICC-ES AC232, ACI318-11, ACI318-14, ACI318-19, CSA A23.3-14, CSA A23.3-19, , AS5216:2021, CEN TR17080.
Vous avez besoin d'aide pour un problème de conception complexe ? Obtenez des conseils d'experts de nos ingénieurs.
Fixation pour bois
Grâce aux performances techniques élevées des vis Hilti dédiées au bois, trouvez les solutions les plus économiques et les plus efficaces même dans un cas de figure complexe. PROFIS vous le permet pour un large champ d’applications, différents types de bois et différentes conditions environnementales.
Connexion pour poutre mixte acier-béton
Que ce soit pour des projets neufs ou de réhabilitation, PROFIS vous permet de concevoir de manière rapide et conforme la solution optimale.
Après avoir renseigné vos données d’entrée (charges, dimensions des poutres, type de bac collaborant, position des connecteurs), vous pourrez éditer une note de calcul comprenant le résumé des hypothèses prises en considération, le détail des calculs et également des schémas pour guider la mise en œuvre sur chantier.
Plug-in Checkbot pour améliorer les flux de travail
Simplifiez les processus, améliorez le mapping des données et boostez la collaboration
PROFIS Engineering est intégré au hub de conception structurelle Checkbot d’IDEA Statica. Cela vous offre des flux de travail de conception plus simples, plus rapides et plus transparents en trois étapes :
- Exportez des milliers de connexions à la fois depuis votre logiciel d’analyse par éléments finis (FEA) ou BIM vers Checkbot.
- Utilisez Checkbot pour des fonctions telles que les vérifications d'état des connexions importées, la visualisation 3D des éléments et des charges importées, et la gestion des combinaisons de charges.
- Exportez vos données vers PROFIS Engineering pour concevoir vos connexions acier-béton.
QUESTIONS FRÉQUENTES SUR PROFIS ENGINEERING :
La suite PROFIS Engineering est-elle gratuite et quelle est la différence entre la version gratuite et la version premium de PROFIS Engineering ?
Consulter notre article Réponse à 15 questions typiques sur PROFIS Engineering.
PROFIS Engineering est-il uniquement basé sur le cloud ?
Oui, PROFIS Engineering est un logiciel basé sur le cloud. Vos fichiers sont stockés de manière sécurisée et à distance. Vous bénéficiez également de mises à jour automatiques, ce qui vous permet d’être toujours à jour avec les dernières normes et réglementations. Pour un accès rapide à PROFIS Engineering depuis votre propre ordinateur, vous pouvez créer un raccourci sur votre barre de raccourcis ou votre bureau.
PROFIS Engineering est-il disponible en plusieurs langues ?
Oui, PROFIS Engineering est disponible dans la plupart des langues majeures. Vous pouvez sélectionner votre langue et votre région dans les paramètres du logiciel.
Où puis-je obtenir une formation sur PROFIS Engineering ?
Nous proposons une gamme d'options de formation pour PROFIS Engineering, notamment :
- Des tutoriels vidéo étape par étape (disponibles sur notre site web et sur YouTube)
- Des modules d'e-learning (disponibles dans le logiciel lui-même)
- Des cours de formation en petits groupes pour avoir un aperçu des problèmes de conception et de réglementation.
Intégrations et partage de fichiers dans PROFIS Engineering : FAQ
Le partage de fichiers est-il pris en charge par PROFIS Engineering ?
Avec la version Premium de PROFIS Engineering, vous pouvez partager des projets et des fichiers. Les dernières versions de tous ces fichiers sont stockées sur le cloud de Hilti.
Puis-je importer des charges à partir de logiciels d'analyse structurelle ?
Oui. Avec la licence standard, vous pouvez importer des charges depuis le système RAM Structural.
Avec la version premium, votre logiciel PROFIS Engineering est intégré au hub de conception structurelle Checkbot d’IDEA StatiCa. Il vous suffit de télécharger le plug-in Checkbot depuis IDEA StatiCa pour importer des données d'autres programmes d'analyse structurelle et vérifier automatiquement des milliers de connexions avant de les exporter vers PROFIS Engineering.
Les logiciels d’analyse par éléments finis (FEA) pris en charge incluent Robot, STAAD.Pro, Tekla, Advance Steel, SAP2000, ETABS, Dlubal RFEM, RSTAB, et plus encore.
Mes conceptions PROFIS Engineering peuvent-elles être exportées vers des logiciels BIM et CAD ?
La version Premium de PROFIS Engineering inclut des exportations BIM/CAD et des exportations vers le plug-in Revit.
Comment configurer l'intégration de PROFIS et Checkbot

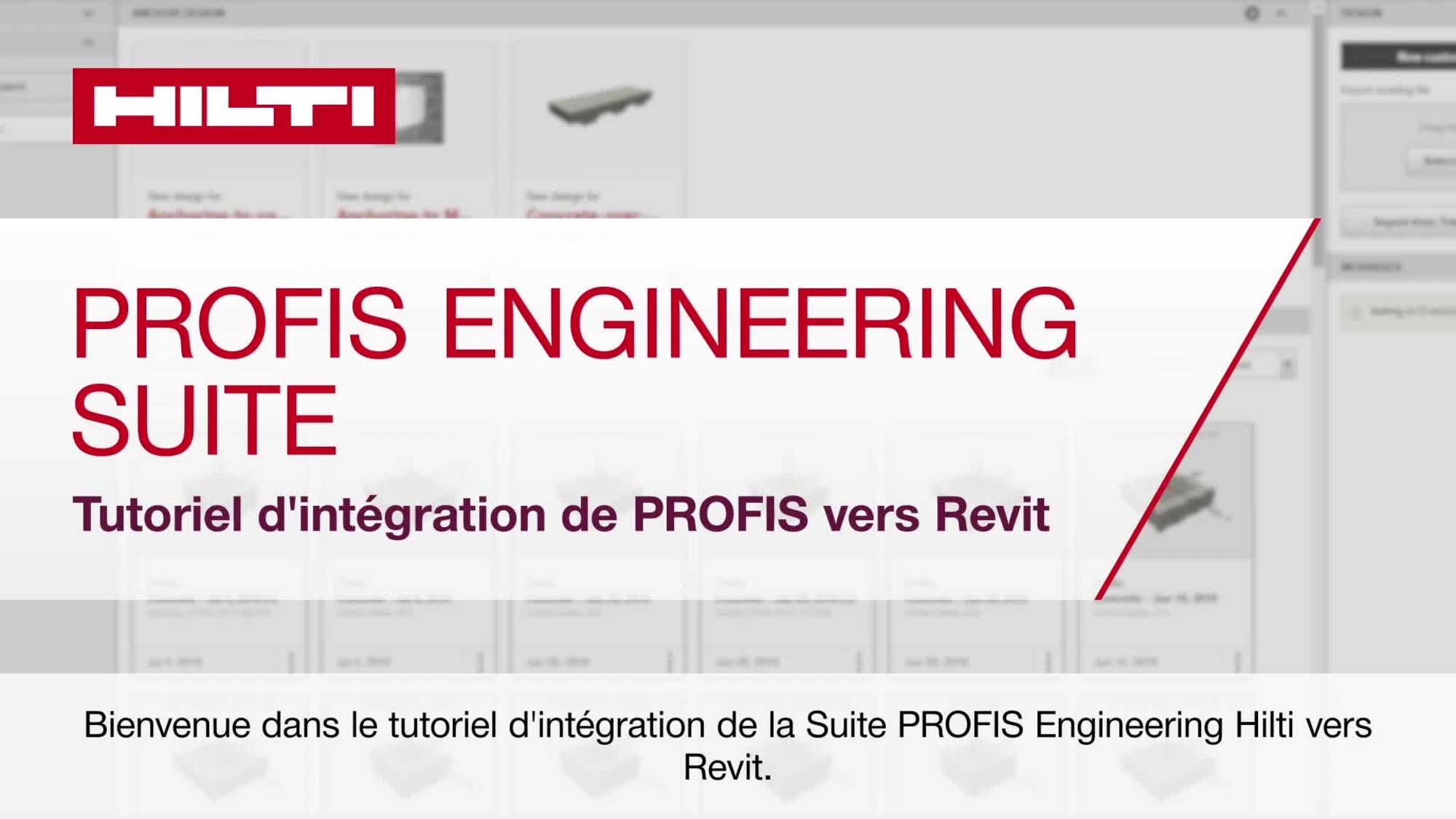

Comment intégrer PROFIS Checkbot pour Tekla Structures, Revit, Advance Steel, Robot, SCIA Engineer, SDS2, STAAD.PRO, AxisVM, RFEM 5, RSTAB 8, RFEM 6, RSTAB 9, SAP 2000, ETABS, RISA-3D ?
L'intégration PROFIS Checkbot est disponible pour Tekla Structures, Revit, Advance Steel, Robot, SCIA Engineer, SDS2, STAAD.PRO, AxisVM, RFEM 5, RSTAB 8, RFEM 6, RSTAB 9, SAP 2000, ETABS, RISA-3D.
Consultez notre article dédié : Intégration PROFIS Engineering et Checkbot.
Conception technique dans PROFIS Engineering : FAQ
Qu'est-ce que le calcul avancé de platines / CBFEM dans PROFIS Engineering Premium ?
Le calcul CBFEM – Méthode des éléments finis basée sur des composants – utilise une modélisation structurelle avancée pour déterminer les charges réelles agissant sur les chevilles afin d’évaluer la rigidité de la platine. La platine est modélisée avec des éléments coques ayant un comportement bilinéaire de contrainte-déformation. Lorsque la contrainte de la platine dépasse la limite d'élasticité, le module FEM calcule également une déformation plastique dans la platine et la déformation globale.
PROFIS Engineering compare également les efforts dans les chevilles selon FEM avec des efforts équivalent qui seraient obtenus à partir d'une hypothèse de platine rigide. À partir de la déformation plastique, du déplacement et des efforts rigides équivalents dans la cheville, l'utilisateur peut conclure si la conception est proche d'un comportement rigide ou non.
Combien de combinaisons de charges peuvent être conçues simultanément à l'aide de PROFIS Engineering ?
En utilisant la version Premium de PROFIS Engineering, pour la plupart des conceptions, vous pouvez ajouter jusqu'à 1000 combinaisons de charges. Pour l'analyse de la platine utilisant la fonctionnalité de modélisation CBFEM, vous êtes limité à 20 combinaisons de charges.
Comment puis-je configurer PROFIS Engineering pour qu'il utilise par défaut un code de calcul particulier ?
Dans le menu des paramètres, vous pouvez sélectionner tous vos paramètres de conception par défaut qui s'appliqueront à tout nouveau fichier projet créé.
Qu'est-ce que la méthode SOFA de Hilti ?
Quelles options un ingénieur de calcul a-t-il si la disposition des chevilles sort du champ d'application de l'EN 1992-4, ou si les directives de calcul de l'EN 1992-4 (utilisation > 100 %) ne mènent pas à une solution ?
La base du calcul des chevilles en Europe est l'approche donnée dans l'EN 1992-4. Cependant, il existe de nombreux cas où des solutions ne peuvent pas être trouvées en suivant strictement cette norme. Par conséquent, en plus des directives de calcul de l'EN 1992-4, Hilti propose une approche de conception selon la méthode dite « SOFA ». SOFA signifie « Solution for Fasteners », qui est une méthode de calcul qui va au-delà des codes existants. Les principes de SOFA reposent sur des recherches industrielles à la pointe de la technologie et font l'objet d'une revue approfondie par des experts techniques clés avant leur mise en œuvre dans PROFIS Engineering.
Utilisez PROFIS à son plein potentiel
Accédez à des matériels de formation PROFIS, des webinaires et des témoignages. Apprenez à naviguer dans les modules, à créer et à modifier des modèles, à optimiser des conceptions, et bien plus encore.
Commencez avec les e-learning gratuits sur PROFIS Engineering Regardez les tutoriels dans notre e-shopÉchangez des idées avec les utilisateurs de PROFIS
Vous avez une question sur le renforcement des ancrages ? Vous vous interrogez sur la rupture du béton ? Vous cherchez des solutions d'ancrage coulé ? Recherchez des vidéos et échangez des idées avec la communauté Hilti.
En savoir plus sur Ask HiltiDécouvrez les ancrages
Vous avez terminé la conception – maintenant apprenez-en davantage sur les ancrages. Des ancrages coulés aux chevilles chimiques injectables en passant par les chevilles à verrouillage de forme, vous trouverez tout ce dont vous avez besoin dans notre boutique en ligne.
Parcourez les ancrages coulés Parcourez les chevilles chimiques Parcourez les chevilles à verrouillage de forme
